Выбор частотного преобразователя (ЧП) напрямую зависит от типа электродвигателя и параметров электросети. Ошибка в подборе может привести к перегреву оборудования или некорректной работе системы.
В этой статье мы разберем три типичных сценария подбора ЧП для популярного двигателя мощностью 1,5 кВт (3000 об/мин) при работе с вентиляторной нагрузкой.
Сценарии подбора частотного преобразователя

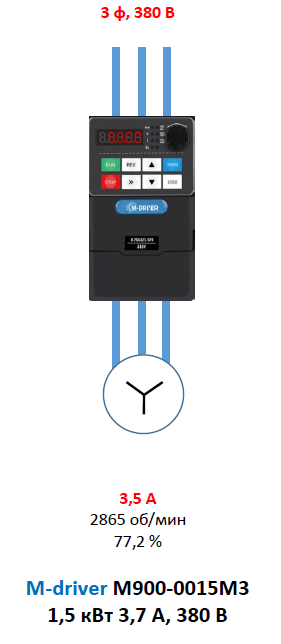

1. Подключение к трехфазной сети 380В
Это стандартный промышленный вариант. Если на объекте есть полноценная сеть 380 В, мы используем классическую схему подключения.
- Двигатель: АИР 80А2 (1,5 кВт, 3000 об/мин).
- Схема обмоток: «Звезда» (Y) на 380 В.
- Номинальный ток мотора: 3,5 А.
Рекомендуемая модель: Для стабильной работы подойдет M-driver M900-0015M3 (1,5 кВт, 3,7 А, 380В).
Запас по току: составляет около 6%, что является оптимальным для вентиляторной нагрузки.

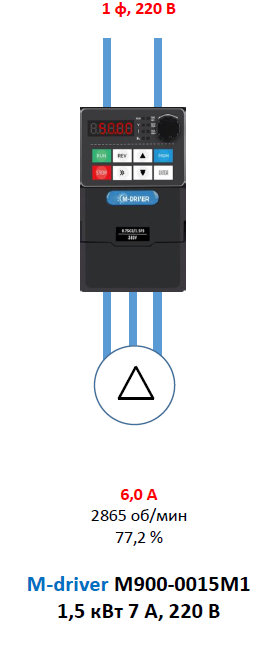

2. Подключение трехфазного двигателя к однофазной сети 220В
Часто возникает ситуация, когда есть только бытовая розетка 220В, а двигатель — трехфазный. В этом случае частотный преобразователь выступает не только регулятором скорости, но и инвертором.
- Важное правило: Обмотки двигателя необходимо переключить в схему «Треугольник» (Δ) на 220В. В этом случае номинальный ток вырастет до 6 А.
- Внимание: Конденсатор использовать нельзя! Частотный преобразователь сам сформирует три фазы на выходе.
Рекомендуемая модель: M-driver M900-0015M1 (1,5 кВт, 7 А, 220В).
Запас по току: около 17%. Такой запас гарантирует надежный пуск и долговечность электроники.

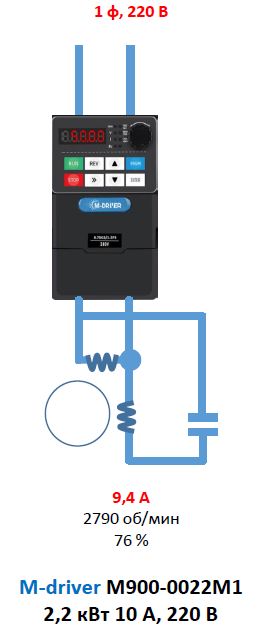

3. Подключение однофазного двигателя (АИРЕ) к сети 220В
Работа с чисто однофазными моторами (с пусковым/рабочим конденсатором) считается специфической задачей, но серия M-driver M900 отлично с ней справляется.
- Двигатель: Однофазный АИРЕ 80В2.
- Номинальный ток: 9,4 А.
Особенности монтажа:
- Выбор модели: Так как ток однофазного мотора выше, выбираем модель на ступень мощнее — M-driver M900-0022M1 (2,2 кВт, 10 А, 220 В). Запас по току составит 6%.
- Подключение: Провода от мотора подключаются строго к выходным клеммам U и W.
- Настройка: В обязательном порядке необходимо изменить программный параметр F6-16 для корректной работы с однофазной нагрузкой.
Совет: При выборе всегда ориентируйтесь на номинальный ток двигателя, указанный на шильдике, а не только на мощность в кВт.
Советы по выбору частотного преобразователя
- Всегда учитывать номинальный ток.
- Подбирать модель с небольшим запасом по току.
- Проверять схему подключения двигателя.
- Следить за параметрами сети (220/380В).
Заключение
Правильный подбор ЧП минимизирует риск перегрева и увеличивает срок службы двигателя.
Выбирайте частотный преобразователь M-driver для надежной работы вашего двигателя.
