Настройка частотного преобразователя центробежного насоса имеет свою специфику, отличающую его от настройки для оборудования с постоянным моментом нагрузки (например, конвейеров или компрессоров). При проектировании важно учитывать факторы, влияющие на общий КПД системы, включая насос, двигатель и режим регулирования, что относится к теме эффективность работы насоса: от чего зависит КПД системы.
Главная цель — не просто заставить двигатель вращаться, а обеспечить энергоэффективное и безопасное управление технологическим процессом (поддержание давления, уровня или расхода).
Ниже представлен пошаговый алгоритм настройки, основанный на общих принципах и опыте эксплуатации такого оборудования.
Шаг 1. Подготовка и идентификация нагрузки
Прежде чем вносить изменения в параметры, важно убедиться, что преобразователь «понимает», с каким механизмом работает.
Тип нагрузки: Центробежные насосы относятся к механизмам с квадратичной зависимостью момента от скорости (вентиляторная характеристика). Это значит, что при снижении оборотов момент сопротивления падает значительно быстрее, чем у транспортеров или подъемников.
Проверка данных двигателя: Необходимо сверить паспортные данные двигателя (мощность, ток, напряжение, номинальные обороты) с заводскими настройками ПЧ. Многие модели, поставляются с предустановленными «усредненными» параметрами, которые могут не совпадать с вашим двигателем. Несоответствие может привести к ложным срабатываниям защиты или перегрузкам.
👉 Таким образом, правильная подготовка влияет на эффективность всей системы.
Шаг 2. Базовая настройка параметров двигателя
Это обязательный этап для корректной работы защит и самого управления.
Ввод паспортных данных: В соответствующие меню ПЧ вносятся номинальные напряжение, ток, частота (обычно 50 Гц) и скорость вращения двигателя с шильдика.
Рекомендуется выполнить автонастройку (Auto-tuning), чтобы ПЧ точно определил параметры двигателя. Она позволяет ПЧ измерить активные сопротивления обмоток и другие характеристики для более точного векторного или скалярного управления.
Шаг 3. Настройка закона управления (V/f)
Для центробежных насосов оптимальным является специальный закон управления «Напряжение/Частота» (U/f).
Квадратичная характеристика (Quadratic V/f): В ПЧ необходимо выбрать режим, соответствующий вентиляторной или насосной нагрузке . При таком законе напряжение на низких частотах намеренно занижается, так как насосу при малых оборотах не нужно создавать номинальный момент. Это дает существенную экономию электроэнергии и снижает шум.
Базовые параметры: Устанавливается минимальная и максимальная выходная частота (обычно
от 0–10 Гц до 50–60 Гц). Важно помнить, что превышение номинальной частоты (выше 50 Гц) для насоса рискованно — давление и нагрузка на механические уплотнения и подшипники растут пропорционально квадрату частоты.
👉 Превышение частоты может привести к разрушению насоса.
Шаг 4. Настройка времени разгона/торможения
В отличие от инерционного оборудования, насосы перекачивают жидкость, и гидравлические удары здесь главный враг.
Плавность: Время разгона и замедления выставляется в диапазоне от 5 до 30 секунд и более (в зависимости от мощности насоса и длины трубопровода) . Это исключает гидравлические удары при пуске и останове.
Форма кривой: В некоторых ПЧ можно выбрать не линейное, а S-образное ускорение/замедление . Это делает трогание и остановку еще более плавными, что особенно важно для систем с высоким статическим давлением.
👉 Это снижает нагрузку на систему.
Шаг 5. Настройка ПИД-регулятора (ключевой этап автоматизации)

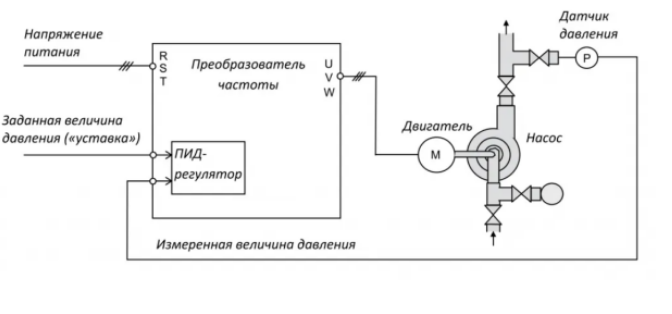

Если ваша задача — поддерживать постоянное давление в системе (например, в водопроводе или системе отопления), ПЧ должен работать как часть замкнутого контура.
Подключение датчика: К аналоговому входу ПЧ подключается датчик давления (например, 4-20 мА или 0-10 В) .
Активация ПИД: Включается встроенный ПИД-регулятор (пропорционально-интегрально-дифференциальный). Специализированные насосные серии часто, имеют этот режим предустановленным по умолчанию .
Задание уставки: Устанавливается требуемое значение давления (уставка), которое система должна поддерживать независимо от расхода воды.
Подбор коэффициентов: Это самый тонкий момент. Коэффициенты ПИД подбираются опытным путем, чтобы система не «гуляла» (не было резких скачков давления при изменении расхода) и быстро выходила на режим.
👉 В результате настройка частотного преобразователя для насоса позволяет поддерживать стабильное давление.
Шаг 6. Дополнительные функции и ограничения
Защита от «сухого хода»: Если ПЧ имеет дискретный вход, можно настроить аварийную остановку при срабатывании датчика отсутствия воды.
Сон/Пробуждение (Sleep Mode): Функция для систем с ПИД-регулятором. Если расход воды упал до нуля (потребители закрыли краны), ПЧ останавливает насос (режим «сна») и автоматически запускает его при падении давления ниже заданного порога.
Резонанс: Следует избегать длительной работы насоса на частотах, вызывающих сильную вибрацию трубопровода. Такие частоты можно пропустить («заблокировать») в настройках ПЧ, задав зоны пропуска.
👉 Это повышает надежность системы.
Почему для насоса надо использовать квадратичную характеристику
При настройке частотного преобразователя для насоса важно понимать физику процесса.
Выбор алгоритма управления и способа регулирования скорости также влияет на энергопотребление и устойчивость работы системы. В частности, различия между режимами регулирования подробно рассматриваются в частотном регулировании насоса: сравнение с дросселированием и экономия энергии.
1. Почему для насоса нужен особый закон? (Физика процесса)
Представьте график зависимости момента сопротивления на валу насоса от скорости его вращения.
Для подъемного крана или конвейера: момент сопротивления постоянный на любой скорости. Груз всегда тяжелый. Такой режим называется постоянный момент (Constant Torque).
Для центробежного насоса: момент сопротивления зависит от скорости квадратично.
- Если скорость упала на 20%, момент сопротивления упадет на 36% (0.8² = 0.64).
- Если скорость упала на 50%, момент сопротивления упадет на 75% (0.5² = 0.25).
- При малых оборотах (10–20 Гц) насосу почти нечем «грузить» двигатель, кроме трения в подшипниках и сальниках.
2. Стандартный (линейный) закон U/f: почему он плох для насоса?
Стандартный закон (часто обозначается как Linear V/f) поддерживает постоянное соотношение напряжения и частоты (U/f = const). Это нужно, чтобы магнитный поток в двигателе оставался номинальным и он мог развивать полный момент.
Если подать это напряжение на насос, работающий на малых оборотах, произойдет следующее: насосу не нужен большой момент, но двигатель его имеет. Лишняя энергия никуда не денется — она перейдет в тепло. Как итог, двигатель будет перегреваться, гудеть, а КПД системы упадет.
3. Квадратичный закон U/f: идеальный режим для насоса (Quadratic V/f)
Чтобы избежать перегрева, напряжение на низких и средних частотах нужно искусственно занизить, сделав его зависимым от частоты не линейно, а по квадратичному закону. Именно поэтому квадратичная характеристика для насоса считается оптимальным режимом.
Как это выглядит в цифрах:
- 50 Гц: напряжение 380В (полное, чтобы выйти на номинал).
- 40 Гц: напряжение будет не 304В (как при линейном законе: 380/50*40), а примерно 243В (потому что 380 * (40/50)²).
- 25 Гц: напряжение будет не 190В, а всего 95В.
Результат:
- двигатель создает ровно столько момента, сколько нужно насосу;
- обмотки не перегреваются на малых оборотах;
- значительная экономия электроэнергии;
- снижается шум и вибрация.
4. Где искать этот параметр в меню ПЧ?
У разных производителей этот параметр называется по-разному, но логика поиска одинакова. Вам нужно зайти в раздел, отвечающий за параметры двигателя или режимы управления.
Типичные названия параметра:
- V/f Pattern (характеристика U/f):
* Варианты: Линейная (Linear), Квадратичная (Quadratic), Пользовательская (User-defined).
Вам нужно выбрать Quadratic (или Fan/Pump).
- V/f Curve Selection:
* Варианты: Constant torque (постоянный момент), Variable torque (переменный момент).
Вам нужно выбрать Variable torque (это синоним квадратичного закона для насосов/вентиляторов).
- Application Macro (Прикладные макросы) — часто встречается в продвинутых ПЧ.
* Есть готовые шаблоны настроек. Вы просто выбираете макрос «Centrifugal Pump» (Центробежный насос) или «Fan» (Вентилятор). ПЧ сам выставит и закон U/f, и время разгона/торможения, и базовые настройки ПИД-регулятора.
- Energy Saving (Энергосбережение).
* Некоторые современные ПЧ имеют автоматическую функцию оптимизации по напряжению. Ее можно включить дополнительно к квадратичному закону.
Важные нюансы и ограничения (Осторожно!)
Квадратичный закон — это палка о двух концах. Он отлично работает в номинальном диапазоне, но требует внимания на краях.
Малые обороты (0–10 Гц):
Напряжение при таком законе становится очень маленьким (единицы вольт). Этого может не хватить, чтобы просто «раскрутить» ротор с места, особенно если насос залипает или на валу есть трение.
Решение: многие ПЧ позволяют задать Boost (подъем напряжения) на старте. Можно добавить немного напряжения (5–10% от номинала) в самом начале, чтобы насос уверенно тронулся, а затем закон перейдет в квадратичную зависимость. Не переборщите с бустом, иначе двигатель перегреется на старте.
Выше 50 Гц (зона ослабления поля):
Ни в коем случае не гоняйте обычный насос выше 50–55 Гц без проверки! Напряжение выше номинального (380В) ПЧ подать не может (оно упрется в максимум), а частота растет. Момент на валу катастрофически падает (насос может остановиться), а центробежные силы разрушают крыльчатку и уплотнения.
Правило: для стандартного насоса максимальная частота = 50 Гц (или паспортная частота двигателя/насоса).
📌 Дополнительно по теме
- 👉 Эффективность работы насоса: от чего зависит КПД системы
Теоретическая база по КПД и гидравлической эффективности. - 👉 Частотное регулирование насоса: сравнение с дросселированием и экономия энергии
Анализ экономии энергии при разных методах регулирования.
📚 Дополнительные материалы
Материал подготовлен при участии доцента кафедры автоматизации производственных процессов и электротехники Белорусского государственного технологического университета Д.А. Гринюка.
