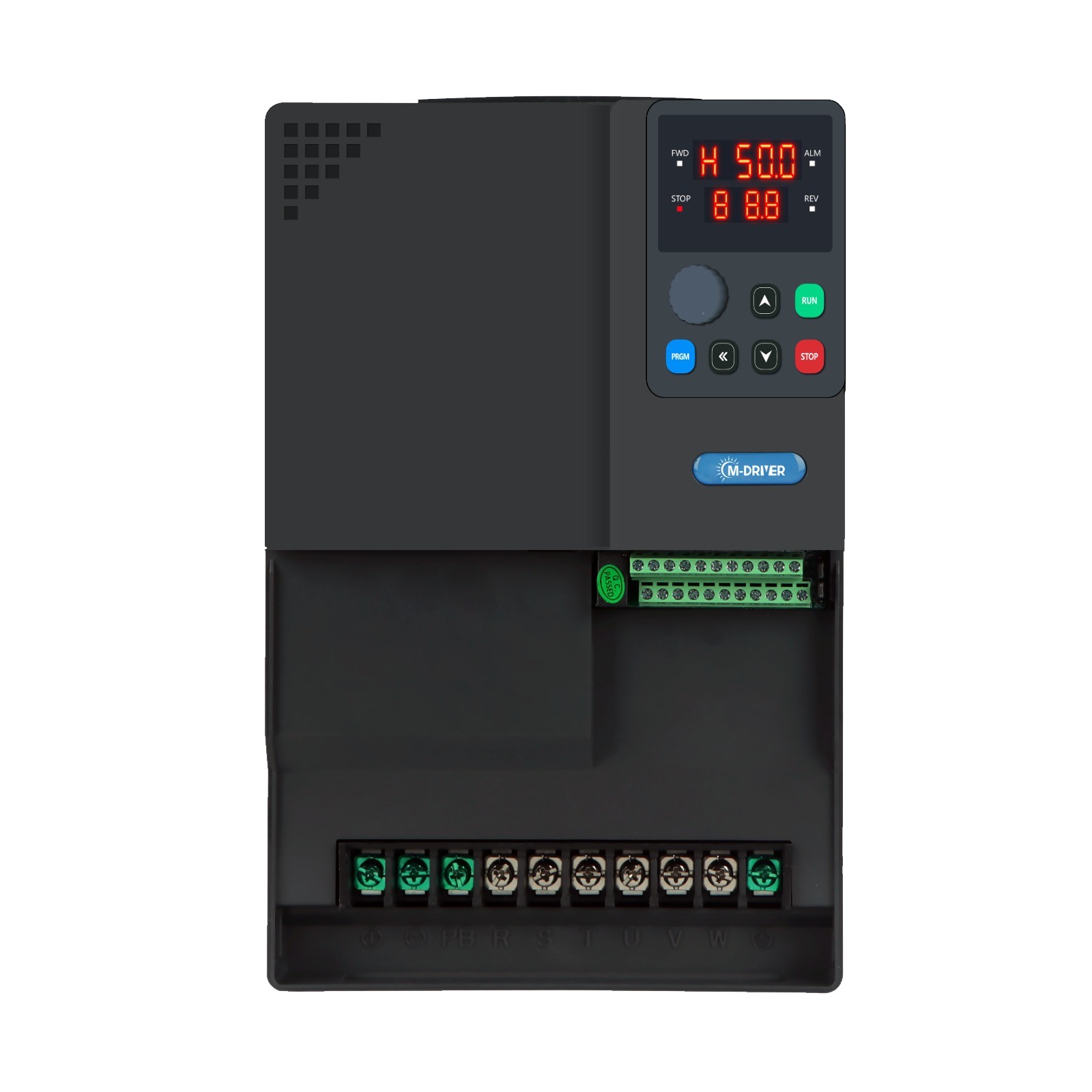

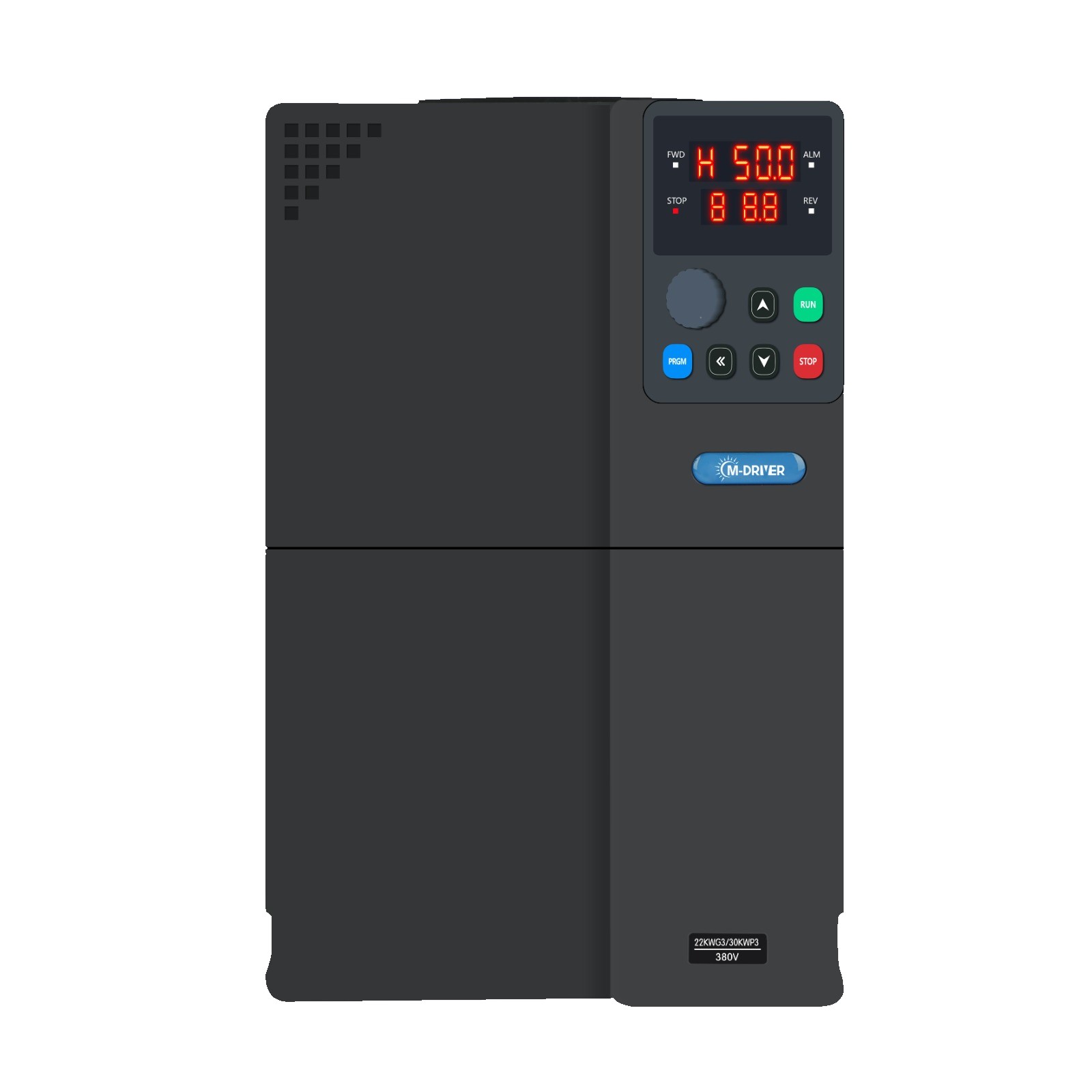

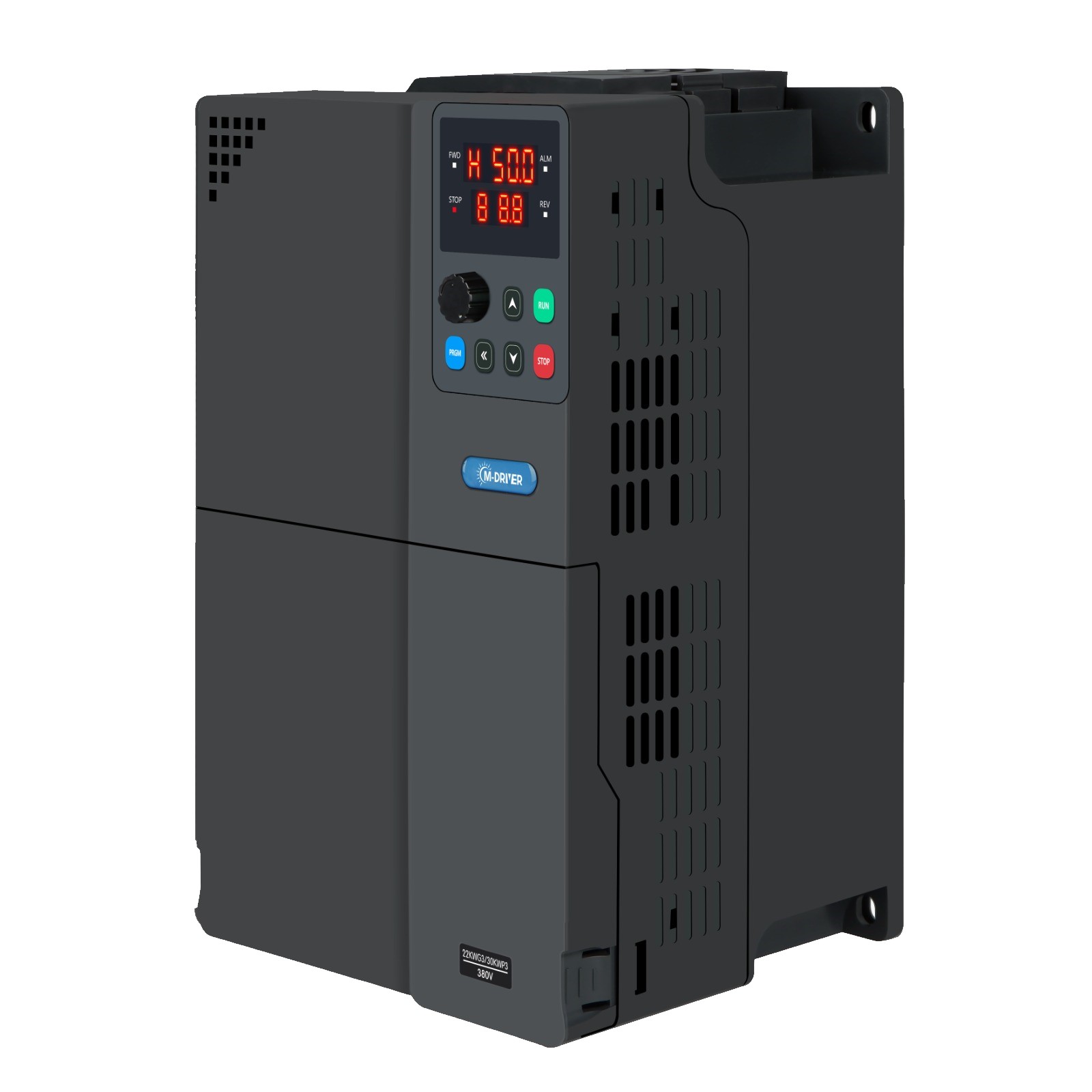

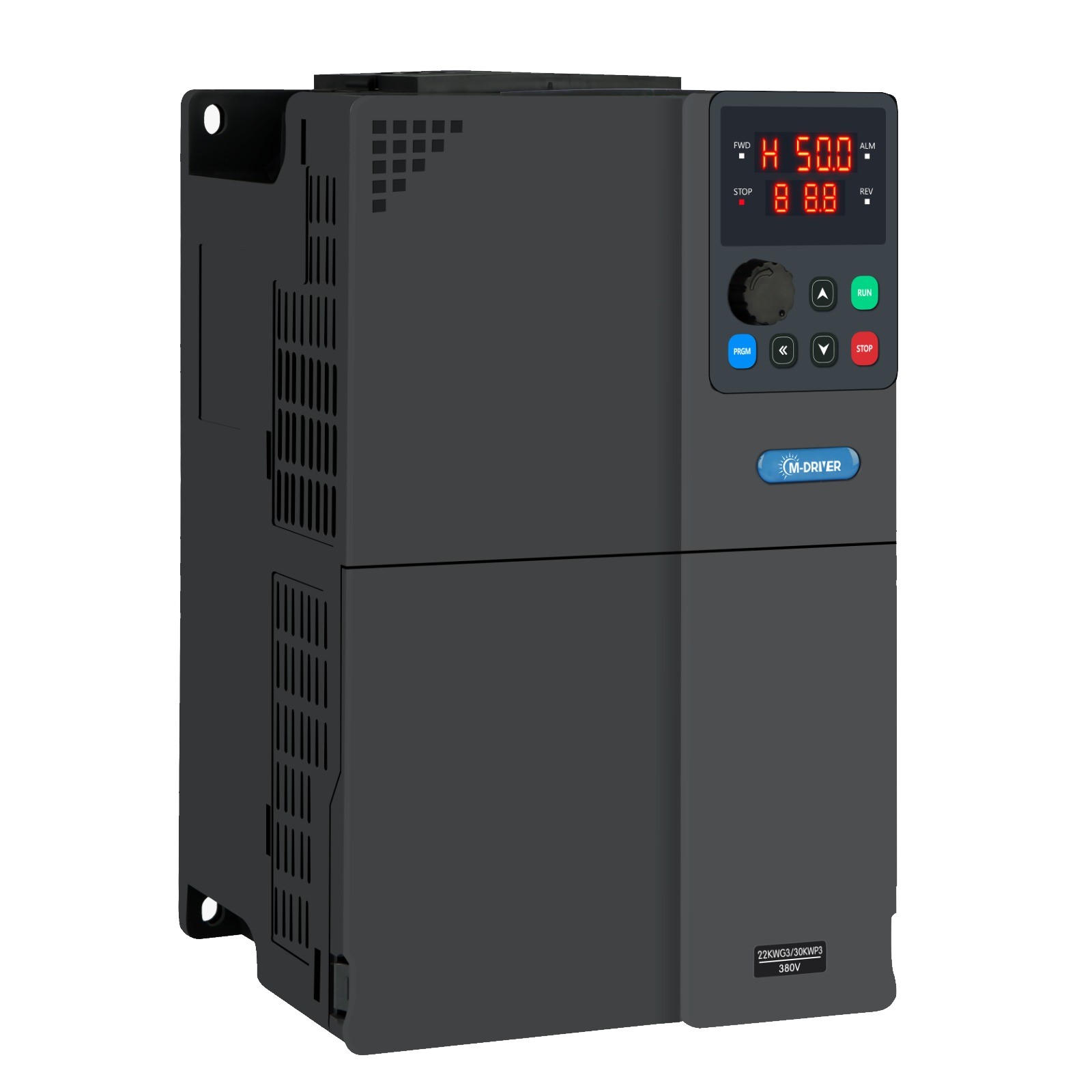

Преобразователь частоты M-driver M900-0300G3 30 кВт 60 А, 380В

Основные технические параметры

Напряжение питания: 380В

Номинальная мощность: 30 кВт

Номинальный ток: 60 А

Габаритные размеры (Д/Ш/В): 227/171,5/348,5 мм

Выходная частота: 0-500 Гц

Перегрузочная способность: 150 % на 1 мин, 180 % на 3 с

Тормозной прерыватель отсутвует

M-driver M900G входы/выходы

• 5 дискретных входов

• 2 аналоговых входа

• 2 аналоговых выход

• 1 релейный выход + 1 (опция)

• 2 транзисторных выхода

• блоки питания 10 VDC, 24 VDC

• Modbus RTU

M-driver M900G схема подключения

схема общая для всей линейки частотных преобразователей и может незначительно отличаться для данной модели

Функциональные возможности

Векторное/скалярное управление, PID-регулятор, многоскоростное управление, протокол Modbus RTU (RS-485), автоматическое восстановление после отказ, встроенный ПЛК, счетчик, таймеры, запись последних неисправностей и параметров работы привода при этом, съемная панель управления и т. д.
